| 起源の場所: | 中国 |
| ブランド名: | AWT |
| 証明: | as required |
| モデル番号: | HDL6030B |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木製の場合 |
| 受渡し時間: | 7-10日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの50Sets |
| 名前: | 自動スポット溶接機械 | 球ねじ: | TBI |
|---|---|---|---|
| 線形ガイド・レール: | HIWIN | X-Y打撃: | 600*300mm |
| Cotrolシステム: | スマートな制御システム | 電池細胞: | 両方の18650 32650スポット溶接 |
| ハイライト: | リチウム電池の点の溶接工,インバーター点の溶接工 |
||

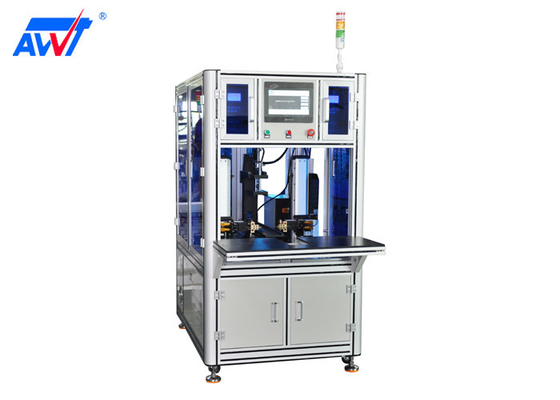

自動精密点の溶接工の二重側面18650 32650のモーターによって運転される38004500pcs/Hrs 380V 8000A
モデル:HDL6030Bモーターによって運転されるモデル38004500pcs/Hrs 380V 8000A
HDLシリーズ18650力の電池総合自動溶接システムは独自にリチウム電池の生産の分野の現在のますます激しい競争に従って私達の会社、原価管理のための一定した条件開発される、自動装置の新型品質改良および効率によってである。
この装置はPLCのhuman-machineインターフェイスのLCD表示によってプログラムされ、知性の高度がある。それはNB、動力工具、園芸工具、高い発電、エネルギー蓄積電池、電動機および車のバッテリーのようなモジュラー リチウム電池のスポット溶接のために主に使用される。それはリチウム電池の生産ラインと一致させることができる。

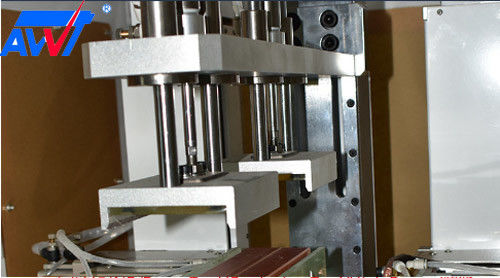

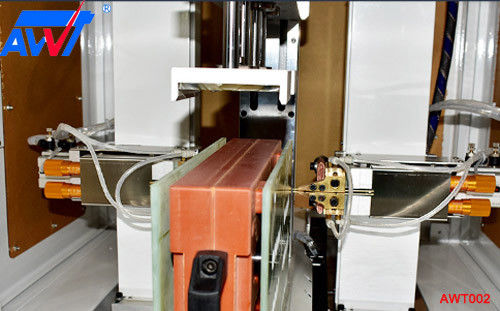

装置のXそしてＹ軸はサーボ モーターによって別に制御される。各はんだの接合箇所はX、Yおよび軸線の座標に独自に対応する。二重軸線の横の溶接はスポット溶接の正確さを保障するために採用される。
点ごとの平均通電時間は0.5秒であり、溶接の速度はかなり手動スポット溶接、それと比較されて持っている簡単な操作の利点を、安定した、正確な溶接、高性能、よい一貫性および費用節約改善される。

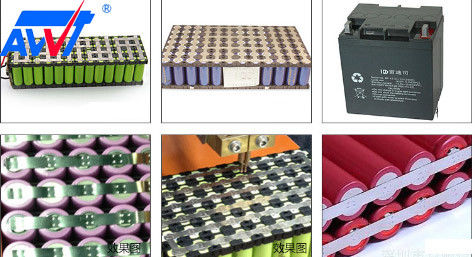

適用:
18650/26650/21700/32650および他の電池の組合せ;
エネルギー蓄積電池、電気自動車電池、電気オートバイ電池および他のモジュラー力のリチウム電池のパック。
特徴:
1. 10インチLCDのタッチ画面および埋め込まれた産業制御理性的なオペレーティング システムを使用して;
2.最上質のサーボ モーターおよび精密な線形モジュール正確な溶接、安定した変位および長い耐用年数を保障するため;
3.プログラム設定は任意ドット マトリクスおよび標準的な配列モードの地図を描くプログラムの99グループを貯えるCADの機能を支える;
4.連続的な開始、中断点の開始の、事実上の溶接の漏出溶接および修理溶接の警報。
5.溶接の電源にリアルタイムの実際の出力電流を監察できる自身の現在の監視機能がある。
6. 据え付け品の完全な設計、軽い持ち上がることおよび荷を下すこと、動きの構造のよい剛性率および溶接の正確さの長期にわたる安定性。
5. 安定した溶接の出力
二重側面のスポット溶接機械指定:
| 動きのプラットホームの入力: | AC 220V/50HZ |
| パワー消費量: | 500W |
| Ｘ軸はかき立てる: | 600mm 18650 Max.30PCS、32650 Max.16PCS |
| Ｙ軸はかき立てる: | 300mm 18650 Max.16PCS、2650 Max.9PCS） |
| 荷を積まれたQty | 480pcs （標準18650のリチウム電池） |
| モーター ドライブ打撃: | 50mm |
| シリンダー打撃の位置: | 100mm |
| 動きモジュール: | 球ねじTBI+LinearガイドHiwin |
| モードの運転: | サーボ モーター ドライブ |
| スポット溶接の効率: | 38004500PCS/Hrs （4つの溶接ポイント） |
| 電極の直径: | ∮1.8-2.0mm |
| 電極の熱放散: | 強制風の冷却 |
| 働き圧力: | 0.2-0.8MPa |
| 溶接工の電源: | 蓄積エネルギーの溶接工DCインバーター溶接工のトランジスター溶接工 |
| 次元 | 1000mm×1200mm×1800mm |
| 重量 | 400KG |
| ドライブ モード | 溶接の速度 | 価格水準 |
| Pnuematicドライブ | 2800-3500PCS/Hrs （4つの溶接ポイント） | 低速 |
| サーボ モーター ドライブ | 38004500PCS/Hrs （4つの溶接ポイント） | 高い |
| 点の溶接工 | 入れられた電圧 | ニッケルの厚さ | 価格水準 |
| 蓄積エネルギーの溶接工 | AC 220V/50HZ 5000A | ニッケルAlloy≦0.2mm純粋なNicel≦0.15mm | 低速 |
| DCインバーター溶接工 | AC 380V/50HZ 5000A | ニッケルAlloy≦0.2mm純粋なNicel≦0.15mm | 中間 |
| DCインバーター溶接工 | AC 380V/50HZ 8000A | 純粋なNicel≦0.2mmのスロットNickel≦0.4mm | 高い |
| トランジスター溶接工 | PD-6000A/10000A | 純粋なNicel≦0.2mmのスロットNickel≦0.4mm | 高い |
